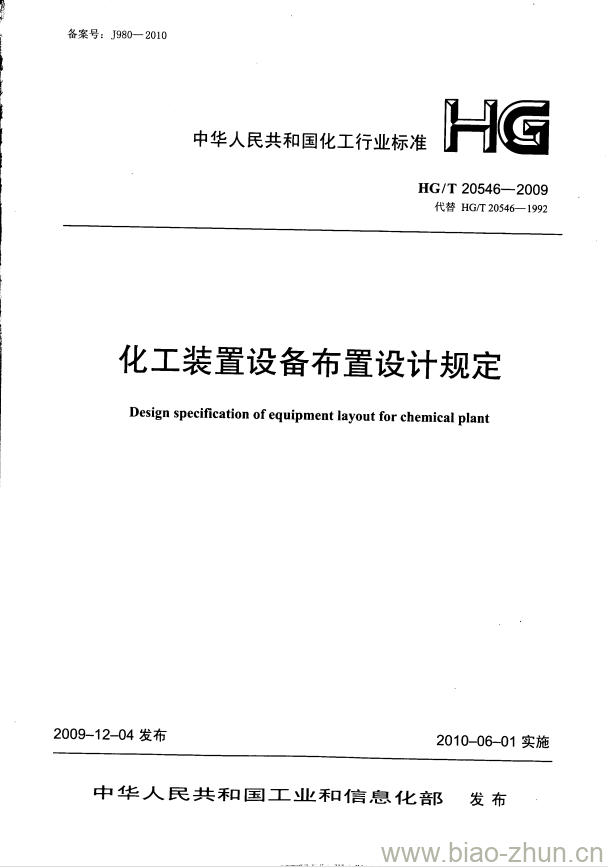

HG/T 20546-2009.Design specification of equipment layout for chemical plant.
1总则
1.0.1为了提高化工装置工程设计质量、统一化工装置设备布置基础工程和详细工程设计文件的内容和深度,制定本规定的HG/T 20546。
1.0.2HG/T 20546适用于化工行业新建、扩建或改建的工艺装置的设备布置设计。石油、石化、轻纺、医药等行业可参照执行。
1.0.3设备布置设计除应符合本部分及本规定的另四个部分(HG/T 20546.2~HG/T 20546.5)外,尚应符合国家现行的有关标准的规定。
2设计成品文件的组成和简要说明
2.1设计成品文件的组成
2.1.1设备布 置专业设计成品文件(工程设计)如下:
1设备布置专业目录;
2设备布置图。
2.2设计成品文件简要说明
2.2.1设备布置专业目 录。
应列出设备布置专业设计成品文件。
2.2.2设备布置图。
工程设计共分两个阶段:基础工程设计阶段和详细工程设计阶段。
1基础工程设计阶段共编制两版设备布置图。
1)初版设备布置图(简称“初版”);
根据工艺设计包及本规定所引用的标准和规范,结合工程的具体情况,编制设备布置图。
2)确认版设备布置图(简称“确认版”)。
根据相应版次的管道及仪表流程图及其他各有关专业深化确认的过程文件资料和用户审查意见,修改和完善“初版”,成为基础工程设计阶段成品文件。
2详细工程设计阶段共编制两版设备布置图。
1)设计版设备布置图(简称“设计版”);
本版是在“确认版"基础上,根据有关政府部门的批复函及有关专业确认的资料文件完成的,用于各专业开展正式详细工程设计。
2)施工版设备布置图(简称“施工版”)。
根据管道设计的要求及其他专业的设计要求而对“设计版”作出修改,成为最终“施工版”设备布置图。
HG/T 20546-2009 代替 HG/T 20546-1992 化工装置设备布置设计规定
