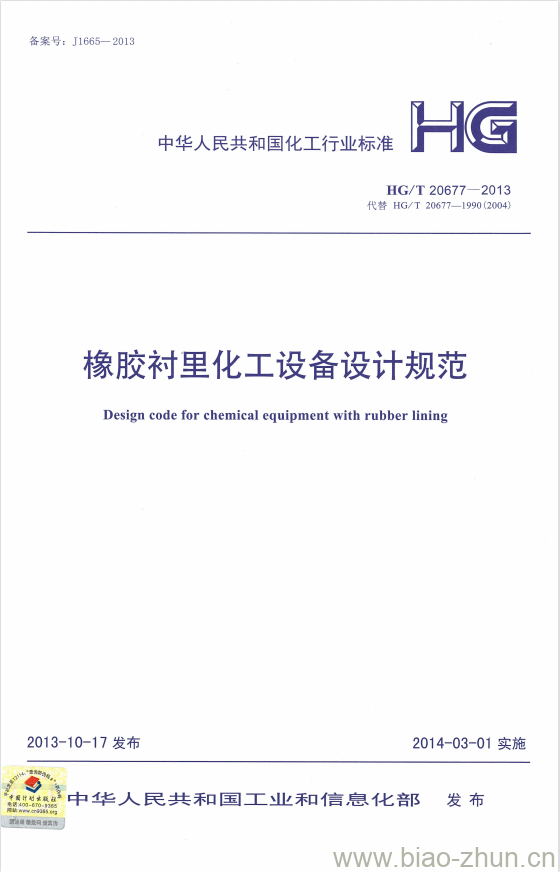

HG/T 20677-2013.Design code for chemical equipment with rubber lining.
1总则
1.1适用范围
1.1.1HG/T 20677适用于以橡胶作为耐工艺介质腐蚀、磨蚀的钢制、铸铁制化工设备、管子及管件橡胶衬里,也适用于以橡胶作为隔离层的复合衬里设备中的橡胶衬里部分设计、制造、检验和验收。
1.1.2HG/T 20677涉及到的衬里设备壳体的设计、制造、检验和验收,除满足本规范要求外,还应满足相应标准的要求。
1.1.3设计压力范围:
1设计压力小于或等于 1. 6MPa。
2真空度小于或 等于0.10MPa。
1.1.4设计温度范围:
1橡胶衬里设备的设计温度范围取决于所用衬里橡胶板的允许使用温度。
2一般情况下硫化橡胶板允许工作温度为一20°C~85°C。
3特殊橡胶板允许工作温度可根据产品说明书中橡胶板的耐热稳定性以及试样实测温度确定,或由供需双方协商确定。
1.2不适用范围:
1.2.1设备涂刷和喷涂液态橡胶层。
1.2.2带夹套用蒸汽加热的设备和螺纹连接的管子和管件。
1.2.3以混凝土作为基体等设备的衬里。
2术语
除《固定式压力容器安全技术监察规程》TSG R0004、《压力容器》GB 150、《现场设备、工业管道焊接工程施工规范》GB 50236、《钢制卧式容器》JB/T 4731、《钢制焊接常压容器》NB/T 47003. 1《衬里钢壳设计技术规定》HG/T 20678等标准中的有关压力、温度、厚度等术语和定义适用于本规范外，下列术语和定义也适用于本规范。
2.0.1橡胶衬里 rubber lining
为防止设备或构件金属本体的腐蚀、磨蚀,根据需要将橡胶板用粘结剂粘贴在设备的壁或者构件表面后所形成的防护层。
HG/T 20677-2013 代替 HG/T 20677-1990 橡胶衬里化工设备设计规范
