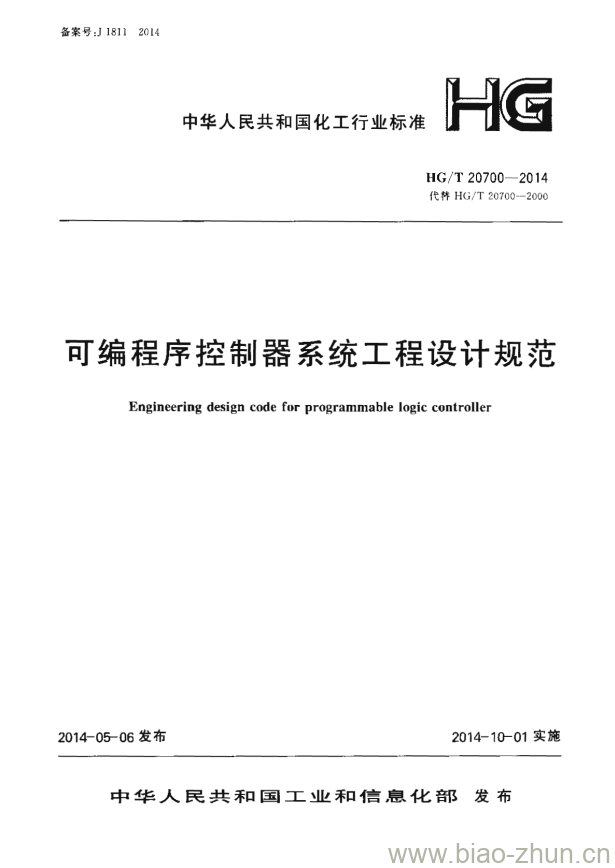

HG/T 20700-2014.Engineering design code for programmable logic controller.
1总则
1.0.1 为了统一可编程序控制器在化工行业的技术要求,推进工程设计的规范化,使工程设计符合国家有关法律法规的要求,达到技术先进、经济合理、安全适用的日的，制定HG/T 20700。
1.0.2HG/T 20700适用于化工行业新建、扩建和改建项目的可编程序控制器方案制定、工程设计,也适用于采购配合工作,以及参加组态、安装、联调和投运等设计服务工作。
1.0.3可编程序控制器的工程设计除应符合本规范要求外，尚应符合国家现行有关标准的规定。
2术语和缩略语
2.1术语
2.1.1应用程序 application programme
用可编程序控制器系统控制机械或者过程,进行预期信号处理所必需的所有编程语言和结构的逻辑集合。
2.1.2可用性 availability
一个装置或系统正确执行其指定功能的时间与计划执行该项预定功能的总时间之比,用百分数来表示。
2.1.3基本过程控制系统 basic process control system
对来自过程的、系统相关设备的、其他可编程序系统的和/或某个操作员的输入信号进行响应，并产生使过程和系统相关设备按要求方式运行的系统,但它不执行任何具有被声明安全完整性等级大于和等于1的安全仪表功能。
2.1.4总线 bus
从多个源的任何一个向多个月的地的任何一个传递信息的通路。
2.1.5总线网 bus network
在任意两个数据站之间只存在一条通道,并且由一站所发送的数据对同一传输媒体上的所有其他站都是可用的一种局域网。
2.1.6中央处理器 eentral processing unit
可编程序控制器的中央处理器由控制器、运算器、存储器操作系统和编程器接口组成。
2.1.7共因失效 common cause failure
由于同一原因引起的一个以上的相同部件、模件、单元或系统发生的失效。
HG/T 20700-2014 可编程序控制器系统工程设计规范
