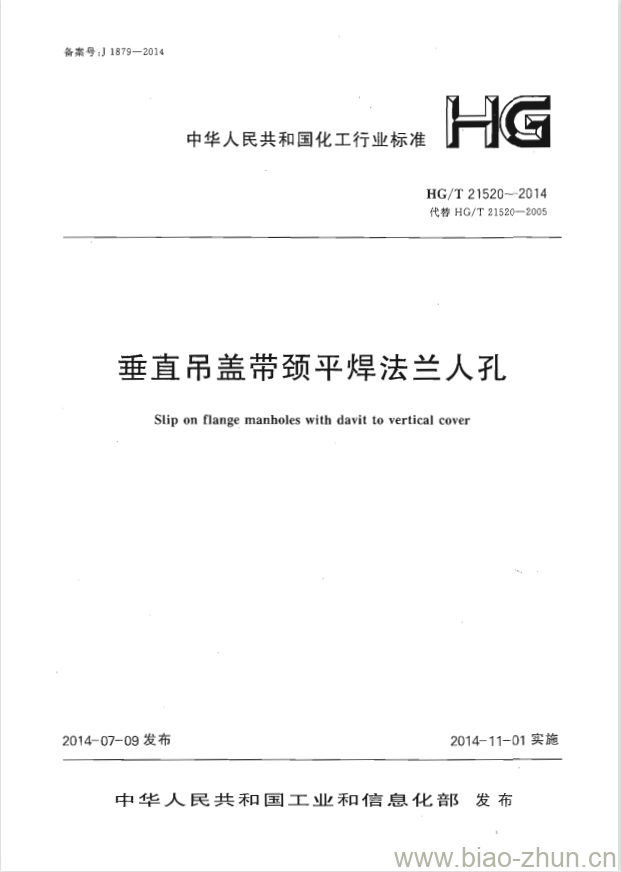

HG/T 21520-2014.Slip on flange manholes with davit to vertical cover.
1总则
1.0.1 为了规范垂直吊盖带颈平焊法兰人孔的设计,减少重复设计工作,保证产品质量,提高综合效益,制定HG/T 21520。
1.0.2HG/T 21520适用 于化工、石油化工装置以及其他类似装置中公称压力为PN10~PN16的钢制垂直吊盖带颈平焊法兰人孔设计。
1.0.3垂直吊盖带颈平焊法兰人孔的设计除应符合本标准外,尚应符合国家现行有关标准的规定。
3技术要求
3.0.1垂直吊盖带颈平焊法兰人孔的材料、制造、检验和验收及选用应符合现行行业标准《钢制人孔和手孔的类型与技术条件》HG/T 21514的规定。
3.0.2垂直吊盖带颈平焊法兰人孔在工作温度下的最高允许工作压力应符合表3.0.2的规定。
4标记及标记示例
4.0.1垂直吊 盖带颈平焊法兰人孔的标记应符合现行行业标准《钢制人孔和手孔的类型与技术条.件》HG/T 21514中第4.0. 1条的规定。
4.0.2垂直吊盖带颈平焊法兰人孔的标记符号应符合下列要求:
示例1:
公称压力PN16、公称直径DN450、H=240、RF型密封面、叮类材料、其中采用六角头螺栓、非
金属平垫(不带内包边的XB350石棉橡胶板)的垂直吊盖带颈平焊法兰人孔标记符号应为:
人孔 RF III b(NM- XB350) 450-16 HG/T 21520
2示例2:
当H =270(非标准尺寸)时,示例1的人孔标记符号应为:
人孔 RF III b(NM- XB350) 450-16 H1= =270 HG/T 21520
3示例3:
当示例1改为VI类材料,筒节厚度改为10mm时,其人孔标记符号应为:
人孔 RF VIII b(NM- XB350) 450-16 s=10 HG/T 21520
HG/T 21520-2014 代替 HG/T 21520-2005 垂直吊盖带颈平焊法兰人孔
