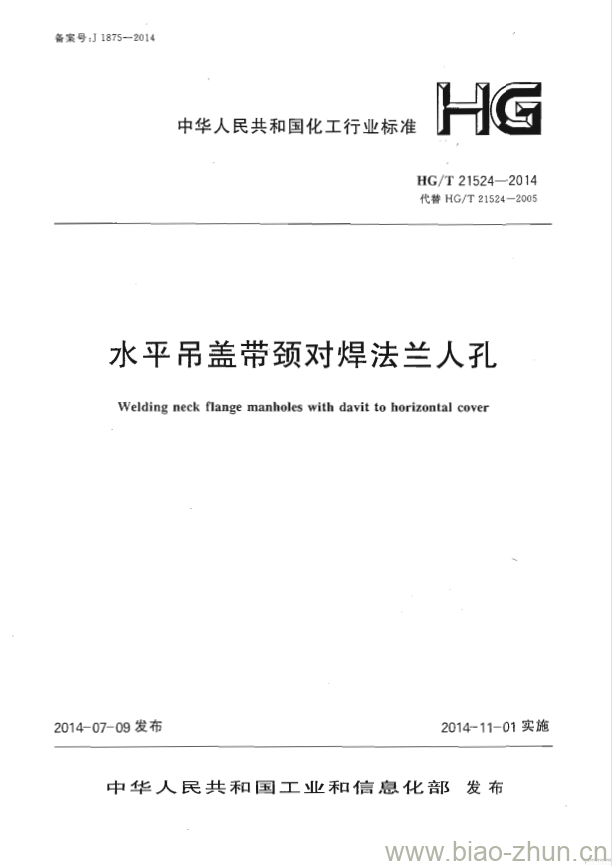

HG/T 21524-2014.Welding neck flange manholes with davit to horizontal cover.
1总则
1.0.1 为了规范水平吊盖带颈对焊法兰人孔的设计,减少重复设计工作,保证产品质量, 提高综合效益,制定HG/T 21524。
1.0.2HG/T 21524适用于化工、石油化工装置以及其他类似装置中公称压力为PN16~PN40的钢制水平吊盖带颈对焊法兰人孔设计。
1.0.3水平吊盖带颈对焊法兰人孔的设计除应符合本标准外,尚应符合国家现行有关标准的规定。
3技术要求
3.0.1水平吊盖带颈对焊法兰人孔的材料、制造、检验和验收及选用应符合现行行业标准《钢制人孔和手孔的类型与技术条件》HG/T 21514的规定。
3.0.2水平吊盖带颈对焊法兰人孔在工作温度下的最高允许工作压力应符合表3.0.2的规定。
4标记及标记示例
4.0.1水平吊盖带颈对焊法兰人孔的标记应符合现行行业标准《钢制人孔和手孔的类型与技术条件》HG/T 21514中第4.0.1条的规定。
4.0.2水平吊蓋带颈对焊法兰人孔的标记符号应符合下列要求:
1示例1:
公称压力PN40、 公称直径DN450、H=340、RF型密封面、IV类材料、其中全螺纹螺柱采用35CrMoA、垫片材料采用:内外环和金属带为304、非金属带为柔性石墨、D型缠绕垫的水平吊盖带颈对焊法兰人孔标记符号应为:
人孔 RF IV t(W●D-2222) 450~40 HG/T 21524
2示例2:
当H= 380(非标准尺寸)时,示例1的人孔标记符号应为:
人孔 RF IV t(W●D-2222) 450-40 H=380 HG/T 21524
3示例3:
当示例1改为如类材料,简节厚度改为16mm时,其人孔标记符号应为:
人孔 RFVIII t(W●D-2222) 450-40 s=16 HG/T 21524
HG/T 21524-2014 代替 HG/T 21524-2005 水平吊盖带颈对焊法兰人孔
