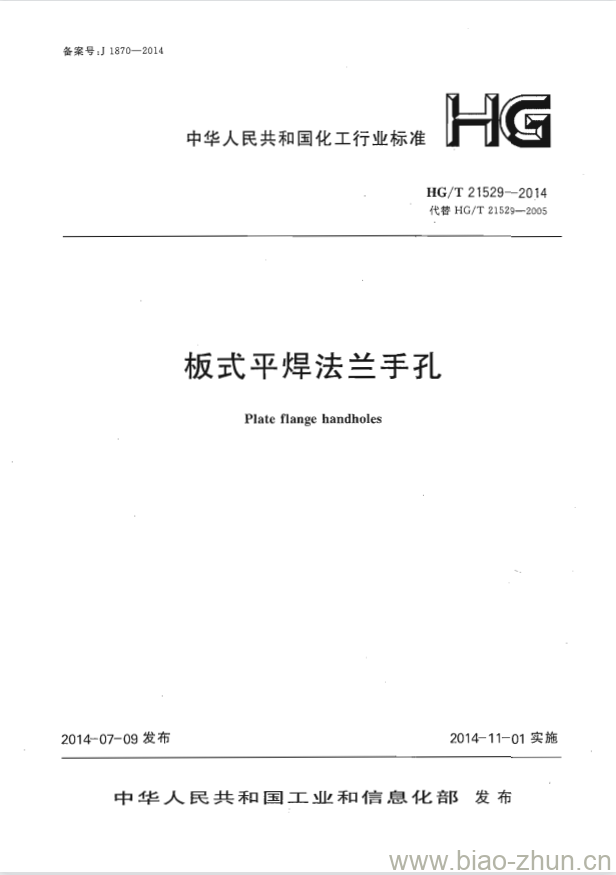

HG/T 21529-2014.Plate flange handholes.
1总则
1.0.1 为了规范板式平焊法兰手孔的设计,减少重复设计工作,保证产品质量,提高综合效益,制定HG/T 21529。
1.0.2HG/T 21529适用于化工、石油化工装置以及其他类似装置中公称压力为PN6的钢制板式平焊法兰手孔设计。
1.0.3板式平焊法兰手孔的设计除应符合本标准外,尚应符合国家现行有关标准的规定。
3技术要求
3.0.1 板式平焊法兰手孔的材料、制造、检验和验收及选用应符合现行行业标准《钢制人孔和手孔的类型与技术条件》HG/T 21514的规定。
3.0.2板式平焊法兰手孔在工作温度下的最高允许工作压力应符合表3.0.2的规定。
4标记及标记示例
4.0.1板式平焊法兰手孔的标记应符合现行行业标准《钢制人孔和手孔的类型与技术条件》HG/T 21514中第4.0.1条的规定。
4.0.2板式平焊法 兰手孔的标记符号应符合下列要求:
1示例1:
公称压力PN6、公称直径DN250、H=190、I类材料、其中采用六角头螺栓、非金属平垫(不带内包边的XB350石棉橡胶板)的板式平焊法兰手孔标记符号应为:
手孔 I b (NM- XB350) 250-6 HG/T 21529
2示例2:
当 H1 =220(非标准尺寸)时,示例1的手孔标记符号应为:
手孔 I b (NM- XB350) 250-6 H1=220 HG/T 21529
3示例3:
当示例1改为训类材料,简节厚度改为6mm时,其手孔标记符号应为:
手孔 VIII b (NM- XB350) 250-6 s=6 HG/T 21529
HG/T 21529-2014 代替 HG/T 21529-2005 板式平焊法兰手孔
