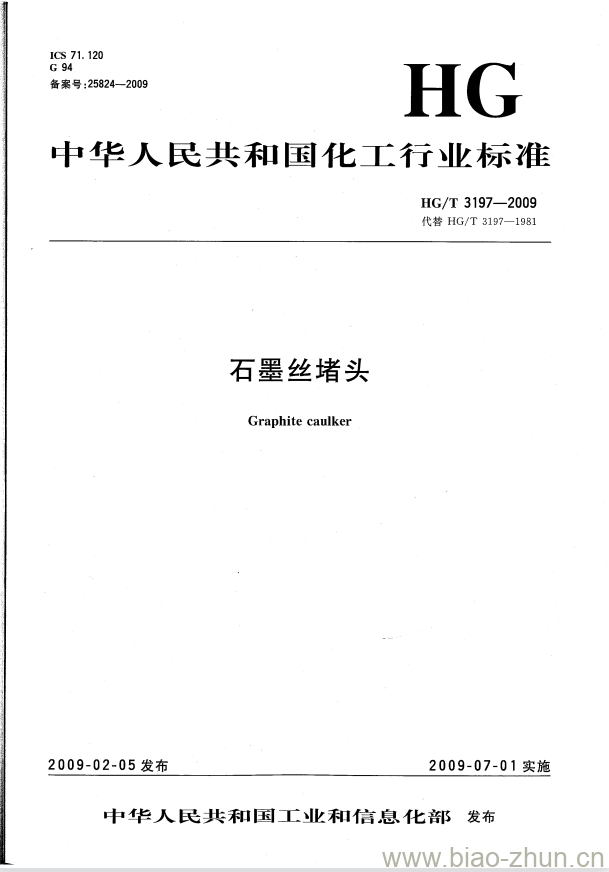

HG/T 3197-2009.Graphite caulker.
1范围
HG/T 3197规定了由不透性石墨(浸渍、压型)制成丝堵头的分类、要求、试验方法、检验规则和标志、包装、运输等要求。
HG/T 3197适用于化工、石油等工业中输送腐蚀性介质管路上所用的由不透性石墨材料(浸渍、压型)制成的石墨丝堵头,也适用于其他行业中类似用途管路中的不透性石墨丝堵头。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 1804一般公差未注公差的线性和角度尺寸的公差
HG/T 2059-2004不透性石墨管技术条件
HG/T 2370-2005石墨制化工设备技术条件
GB/T 13465.1不透性石墨材料力学性能试验方法总则
GB/T 13465.2不透性石墨材料抗弯强度试验方法
GB/T 13465.3不透性石墨材料抗压强度试验方法
HG/T 2642不透性石墨材料抗拉强度试验方法
3产品分类
3.1石墨丝堵头基本结构见图1。
3.2石墨丝堵头参数及尺寸见表1。
3.3标记示例:
4要求
4.1石 墨丝堵头使用压力不大于0.3 MPa。
4.2石墨丝堵头所用材料物理性能应符合HG/T 2370-2005 中表1的要求。
4.3石墨丝堵头的未注加工公差等级按GB/T 1804规定,加工面取m级,非加工面尺寸取c级。
4.4 石墨丝堵头的表面粗糙度为Ra≤12.5 μm。
HG/T 3197-2009 代替 HG/T 3197-1981 石墨丝堵头
