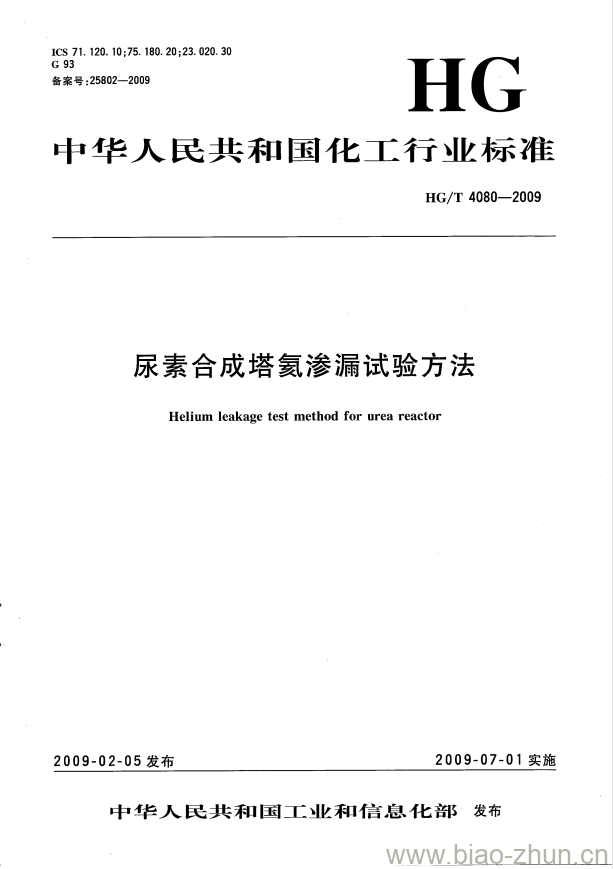

HG/T 4080-2009.Helium leakage test method for urea reactor.
1范围
HG/T 4080规定了尿素合成塔氦渗漏试验的准备、装置方法步骤、评定验收和试验报告。
HG/T 4080适用于尿素装置中尿素合成塔的简体衬里层纵、环焊缝、封头衬里层拼接焊缝、法兰与镶环的角焊缝、法兰盖与镶环及盖板的连接焊缝、接管与设备衬里层的角接焊缝等有无穿透性缺陷的检查。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 150钢制压力容器.
GB/T 9842尿素合成塔技术条件
JB/T 4730.5 承压设备无损检测 第5部分:渗透检测
3试验前准备
3.1尿素合成塔的焊缝质量应符合GB 150和GB/T 9842的要求。
3.2尿素合成塔制造完工后应进行水压试验,然后对衬里焊缝进行100%渗透检测，渗透检测方法按GB/T 9842 和JB/T 4730. 5的规定。
3.3尿素合成塔的氦渗漏试验应在水压试验和按JB/T 4730.5渗透检测后进行。
3.4尿素合成塔在氦渗漏试验之前可以进行一次简便的预先检漏,如从检漏管加人干燥的空气或惰性气体,排除检漏管、表接头、阀门及衬里层等较大的泄漏点。
3.5衬里层内所有焊缝表面及其两侧油脂、灰尘、水分、有色试剂残留物以及其他可能遮住泄漏点的污物必须清理干净,清洗剂的氯离子含量不超过25mg/L,被检部位的表面应清洁和干燥。
HG/T 4080-2009 尿素合成塔氦渗漏试验方法
