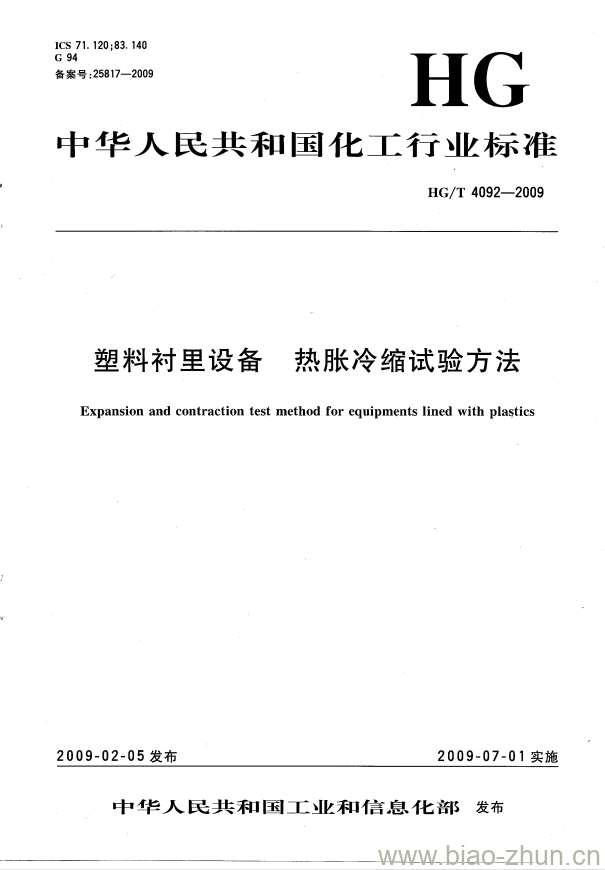

HG/T 4092-2009.Expansion and contraction test method for equipments lined with plastics.
1范围
HG/T 4092规定了塑料(ETFE、FEP、PE、PFA、PO、PP、PTFE、PVC、PVDF)衬里设备热胀冷缩试验所用的装置、试样、步骤和结果确认及试验报告的要求。
HG/T 4092适用于按照HG/T 4088-2008《塑料衬里设备通用技术条件》制造的塑料衬里设备的热胀冷缩试验。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
HG/T 4090-2008 塑料衬里设备电火花试验方法
3试验装置
冷热循环耐压试验机示意图见图1。
4试样
热胀冷缩试验是塑料衬里设备型式试验时的检验项目,试样的选择由制造商根据材料、产品和工艺情况而定,或与用户、检验方共同商定。
5试验步骤
5.1安装试样:衬里设备可安放在冷热循环耐压试验机外,通过管子与试验机连接。
5.2在待检设备上选择适宜的管口,利用法兰装置安装温度计,使其能准确测量待检设备中的水介质或蒸汽的温度。
5.3将试样加热加压:温度从室温升到高温,对高于100℃采用蒸汽加热,低于100℃直接用水加热。加热温度和压力参见表1。
HG/T 4092-2009 塑料衬里设备 热胀冷缩试验方法
