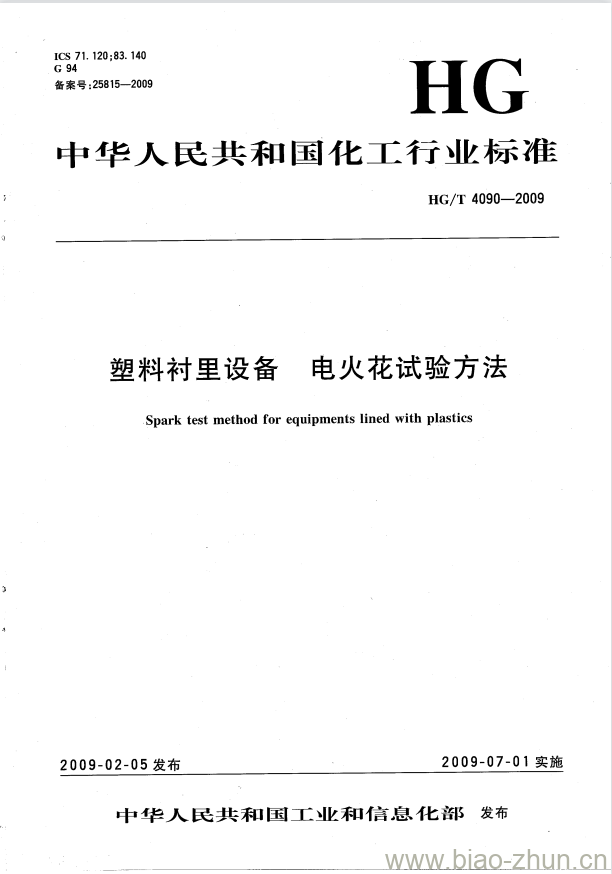

HG/T 4090-2009.Spark test method for equipments lined with plastics.
1范围
HG/T 4090规定了塑料衬里电火花试验方法的试验仪器、试验步骤及试验报告。
HG/T 4090适用于按照HG/T4088--2008《塑料衬里设备通用技术条件》制造的塑料衬里设备的电火花试验。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
HG/T 4088-2008 塑料衬里设备通用技术条件
3原理
用电火花检测仪的探头给塑料衬里施加一个规定的电压,衬里如有裂纹等缺陷时便会被额定电压击穿而形成短路,电火花检测仪则会放出声音或火花等报瞥信号。电火花检测仪有直流和交流两种,直流需接成回路,交流则不需要。
4试验仪器
5kV~20 kV电火花检测仪,精度为士3 %。如果制品长度较长,电火花检测仪的探头不够长,可使用加长杆的探头;如果制品面积较大,选用耙式探头。
5试样
电火花试验是每一台衬里设备出厂的必检项目,所以每-台衬里设备即是试样,不需要抽样或制作专门试样。
6试验步骤
6.1电火花检测仪试验电压要考虑塑料衬里设备的最终用途、衬里厚度。测试电压最低不小于5kV,最高不大于15kV。在室温下,各种塑料的最低检验电压应符合表1的规定。
HG/T 4090-2009 塑料衬里设备 电火花试验方法
