HG/T 4093-2009.Vacuum test method for equipments lined with plastics.
1. 范围
HG/T 4093规定了塑料(ETFE、FEP .PE、PFA、PO、PP、PTFE、PVC、PVDF)衬里设备的衬里耐负压试验所用的装置、试样、步骤和结果确认及试验报告的要求。
HG/T 4093适用于按照HG/T 4088-2008《塑料衬里设备通用技术条件》制造的塑料衬里设备的衬里耐负压试验。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
HG/T 4090-2008 塑料衬里设备电火花试验方法
HG/T 4091-2008 塑料衬里设备耐温试验方法
3试验装置
衬里耐负压试验装置包括:
a) 真空泵。
b) 真空表:精度1.6级。
c) 温度仪:精度±2 °C。
4试样
设备衬里耐负压试验是塑料衬里设备型式试验时的检验项目,试样的选择由制造商根据材料、产品和工艺情况而定,或与用户、检验方共同商定,也可以模拟检测设备的材质及加工工艺制作专门的小试样。
5试验步骤
5.1安装试样:将试样便于观察的1~2个管口分别安装带视镜的法兰,另-一个管口安装法兰抽负压。
5.2在待检设备上选择适宜的管口,利用法兰装置安装温度仪,使其能准确测量待检设备中的水介质或蒸汽的温度。
5.3一般选择室温进行试验,维持- -定 的负压值1h,如无破坏发生,继续增加负压值,重复这些过程直至衬里破坏或达到全真空。

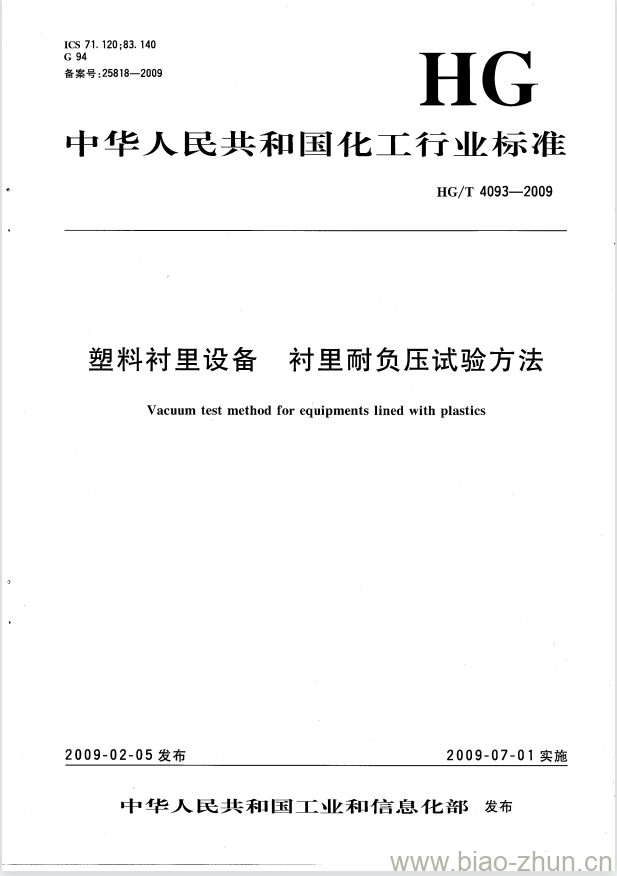

HG/T 4093-2009 塑料衬里设备 衬里耐负压试验方法
标准下载地址：https://www.gxjzx.com/zb_users/upload/2023/11/20231128022623170110958316593.rar
