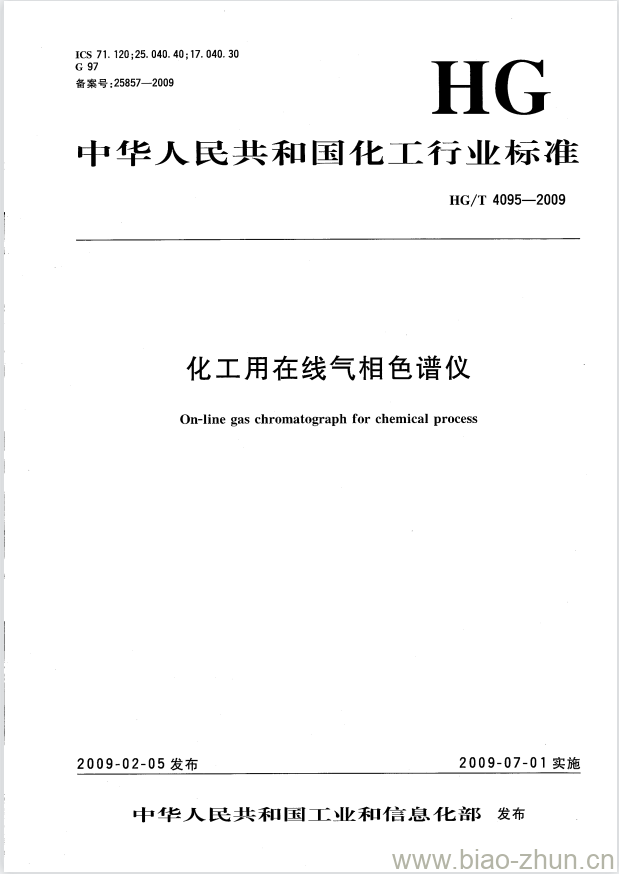

HG/T 4095-2009.On-line gas chromatograph for chemical process.
1范围
HG/T 4095规定了化工流程用在线气相色谱仪要求、试验方法、检验规则及标志、包装、运输、贮存等。
HG/T 4095适用于安装有热导检测器(TCD)或氢火焰离子化检测器(FID)的化工用在线工业气相色谱仪(以下简称仪器)。
2规范性引用文件
下列文件所包含的条款，通过本标准的引用而构成为本标准的条款。凡是注明日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 2421电工电子产品环境试验第1部分:总则
GB 3836.1-2000 爆炸性气体环境用电气设备第1部分:通用要求
GB 3836.2-2000 爆炸性气体环境用电气设备第2部分:隔爆型“d”
GB 3836.5-2004 爆炸性气体环境用电气设备第5部分:正压外壳型“p”
GB 9969.1-1998 工业产品使用说明书总则
GB/T 11606 分析仪器环境试验方法
GB/T 13306 标牌
GB/T 15464 仪器仪表包装通用技术条件
3产品分类和基本参数
3.1产品分类
产品按检测器类型可分为热导(TCD)、火焰离子化(FID)两种。
3.2基本参数
3.2.1测量范围:
a) TCD测量范围0.1 %~100 %。
b) FID测量范围 0.001 %~100 %。
3.2.2测量组分数:32组分每通道。
3.2.3测量流路数:30个(包括标准样品流路)。
3.2.4输出信号:16路4 mA~20 mA信号用于组分远传显示，RS485通讯接口。
HG/T 4095-2009 化工用在线气相色谱仪
