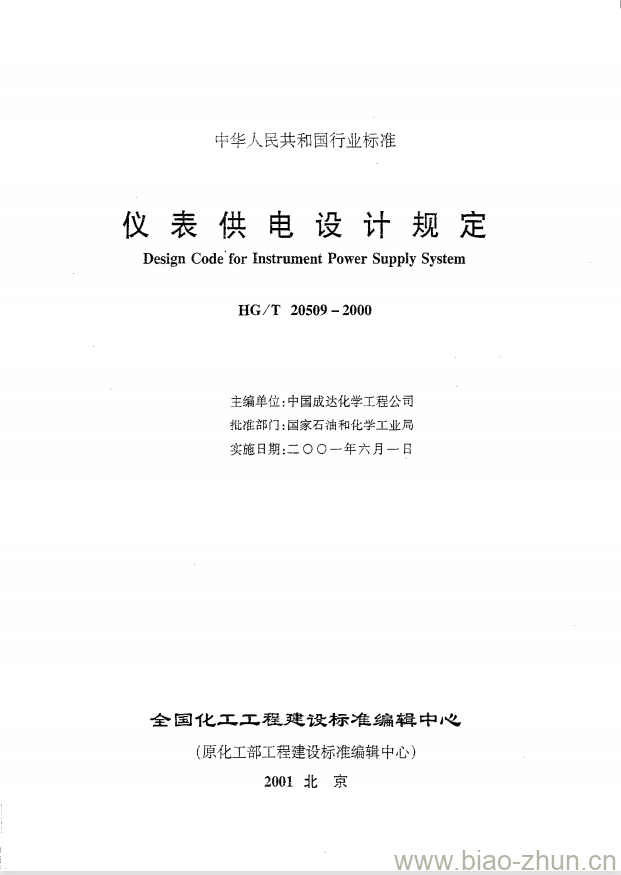

HG/T 20509-2000.Design Code for Instrument Power Supply System.
1总则
1.0.1HG/T 20509适用于化工装置测量和控制仪表的供电设计，不适用于仪表修理车间的供电设计。
1.0.2 相关标准如下:
HG/T 20664《化工企业供电设计技术规定》
HG/T 20636. 4《自控专业与电气专业的设计分工》
GB 50058《爆炸和火灾危险环境电力装置设计规范》
GB 50174《电子计算机房设计规范》
在执行本规定时,尚应符合国家现行有关标准的规定。
2仪表供电范围、负荷等级与电源类型
2.1供电范围
2.1.1仪表及自动化装置的供电,包括:
1常规仪表系统;
2DCS、PLC和监控计算机等系统;
3自动分析仪表;
4安全联锁系统(Safety Interlock System简称SIS);
5工业电视系统。
2.1.2仪表辅 助设施的供电,包括;
1仪表盘(柜)内照明;
2仪表及测量管线电伴热系统。
2.1.3其它 自动化监控系统的供电。
2.2负荷等级
2.2.1按《化工企业供电设计技术规定》(HG/T 20664)划分用电负荷等级的规定,仪表用电负荷可分为两个等级,即有特殊供电要求的负荷和三级负荷。
注:《化工企业供电设计技术规定》(HG/T 20664) 按用电负荷在化工连续生产过程中的重要性和对供电可靠性、连续性的要求,将用电负荷划分为四个级别的负荷,即一级负荷、二级负荷、三级负荷以及有特殊供电要求的负荷。
2.2.2在大多数情况下,仪表用电负荷属于有特殊供电要求的负荷。这类负荷在电源中断后会打乱生产过程，造成设备损坏和人身伤害事故,并造成经济损失，需要设置紧急电源。
2.2.3在少数情况下,仪表用电负荷属于三级负荷。这类负荷在电源中断后不会打乱生产过程,不会造成设备损坏和经济损失,不需设置紧急电源。
HG/T 20509-2000 仪表供电设计规定
