HG/T 20519.5-2009.Specification on content and procedure of detail design for chemical plant.
1总则
1.0.1为提高化工装置工程设计质量、统一化工装置管道机械的施工图设计，制定本规定的HG/T 20519.5。
1.0.2 HG/T 20519.5适用于化工行业新建、扩建或改建的T.艺管道施工图设计,特别适用于中小设计单位。石油、石化轻纺、医药等行业可参照执行。
1.0.3 施工图设计除应符合本部分及本规定的另五个部分(HG/T 20519. 1~HG/T 20519. 4、HG/T 20519. 6)外,尚应符合国家现行的有关标准的规定。
2特殊管架图索引
2.0.1本索引仅编人非标准管架(特殊管架)图,标准管架不编人本表。
2.0.2本表以区为 单元编制,用以代替分目录。
2.0.3管架图号应按尾号的顺序排列。
2.0.4管架图索引见例表2.0.4。
3特殊管架图
3.0.1非标准的管架(称特殊管架)应绘制管架结构总图并编制材料表。特殊管架图的绘制方法、技术要求、焊接要求等技术参数,应符合机械制图的要求。以满足加工制造要求为准。
3.0.2图线宽度及字体规定见本规定的第1部分第6章,被支承的管道应以细实线表示。
3.0.3 应注明焊条牌号。
3.0.4如特殊管架图中选用有标准件,应注出标准件的图号或标准号。
3.0.5为便于图纸复用,一个特殊管架绘一张图。
3.0.6图幅一般采用A4或A3。
3.0.7除特殊情况， 支架图的比例宜为1:20或1:10。
3.0.8标题栏正上方列一个材料表,其格式及内容见例图所示。
3.0.9附注内容应注明技术要求或施工要求 以及采用的标准、规范等。
3.0.10尺寸一律以毫米(mm) 为单位,只注数字,不注单位。
3.0.11特殊管架编号的规定见本规定的第4部分第10.1节。
3.0.12特殊管架图见例图3. 0.12。

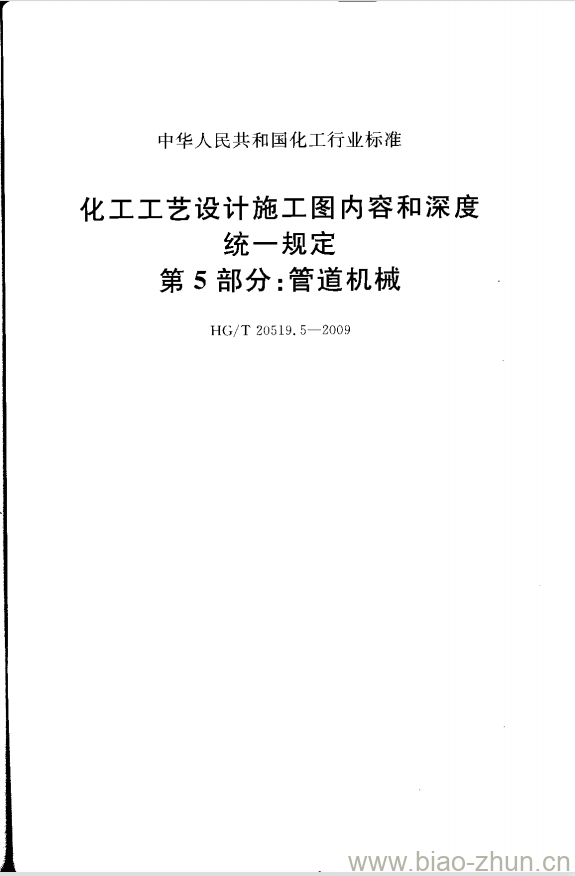

HG/T 20519.5-2009 化工工艺设计施工图内容和深度统一规定 第5部分:管道机械
