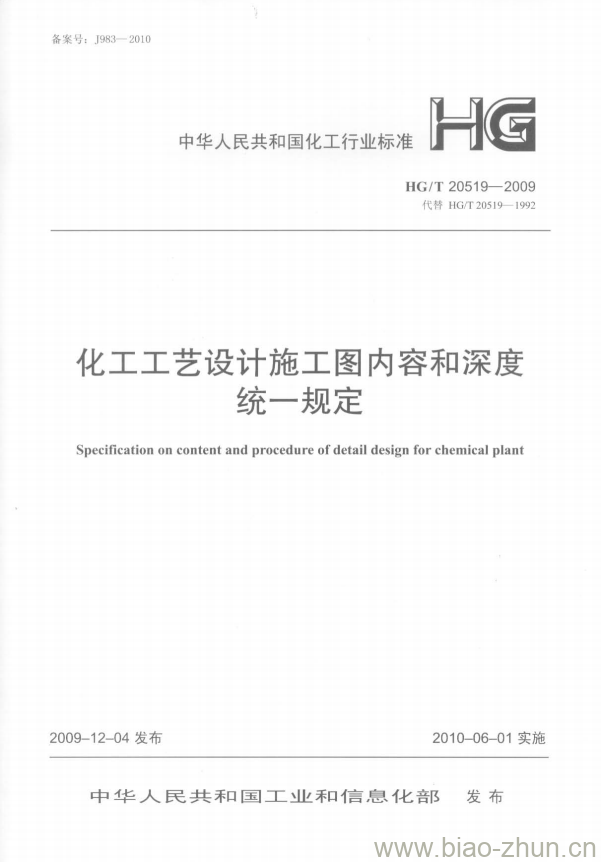

HG/T 20519.4-2009.Specification on content and procedure of detail design for chemical plant.
1总则
1.0.1为提高化工装置工程 设计质量、统一化工装置管道布置的施工图设计,制定本规定的HG/T 20519.4。
1.0.2HG/T 20519.4适用于化工行业新建、扩建或改建的工艺管道施工图设计,特别适用于中小设计单位。石油、石化轻纺、医药等行业可参照执行。
1.0.3 施工图设计除应符合本部分及本规定的另五个部分(HG/T 20519. 1~HG/T 20519. 3、HG/T 20519.5~HG/T 20519. 6)外,尚应符合国家现行的有关标准的规定。
2. 管道布置图
2.1 一般规定
2.1.1图幅。
管道布置图图幅应尽量采用A1，较简单的也可采用A2,较复杂的可采用A0,同区的图应采用同一种图幅。图幅不宜加长或加宽。
2.1.2比例。
常用比例为1:50,也可采用1:25或1:30,但同区的或各分层的平面图,应采用同一比例。
2.1.3尺寸单位。
管道布置图中标注的标高、坐标以米(m)为单位，小数点后取三位数,至毫米(mm)为止;其余的尺寸一律以毫米(mm)为单位,只注数字,不注单位。管子公称直径一律用毫米(mm)表示。
2.1.4 地面设计标高为EL±0. 00()。
2.1.5图名。
标题栏中的图名-般分 成两行书写，上行写“管道布實图”，下行马“FLX、X、X X X平面”或“A A、B .....剖视等”。
2.1.6尺寸线 始末应标绘箭头(打箭头或打杠)。不按比例画图的尺寸应在其下面画一道横线(轴侧图除外)。
2.1.7 尺寸应写在尺寸线的上方中间,并且平行于尺小线。
2.2 应遵循的设计规定
2.2.1 图线宽度及字体规定见本规定的第1部分第6章。
HG/T 20519.4-2009 化工工艺设计施工图内容和深度统一规定 第4部分:管道布置
