HG/T 20519.1-2009.Specification on content and procedure of detail design for chemical plant.
1总则
1.0.1 为提高化工装置工程设计质量、统- 化工装置施工图设计文件的内容和深度，制定本规定的HG/T 20519.1。
1.0.2 HG/T 20519.1适用于化工行业新建、扩建或改建的工艺管道施工图设计，特别适用于中小设计单位。石油、石化、轻纺、医药等行业可参照执行。
1.0.3 施工图设计除应符合本部分及本规定的另五个部分(HG/T 20519.2~HG/T 20519.6)外，尚应符合国家现行的有关标准的规定。
2化工工艺设计施工图成品文件组成
2.0.1概述。
化工工艺设计施工图是工艺设计的最终成品,它由文字说明.表格和图纸三部分组成。分提交业主和内部两类文件。见表2.0.1。
3图纸目录
3.0.1凡是需 发往施工现场和用户的设计成品(包括工程图纸、表格、复用图及设计说明),均需立项编人图纸目录中。
3.0.2凡是公 开发行的标准(包括国家标准及行业标准),均不列入图纸目录中,由用户自备。这部分外购的标准应在设计说明中交待清楚。
3.0.3图纸目录格式见表3.0.3。
3.0.4图纸目录填写内容说明。
1填写设计单位名称。
2填写工程名称或代号。
3填写装置名 称和代号。
4填写年份、月份。
5填写专业名称。
6填写编号。
7填写设计阶段。

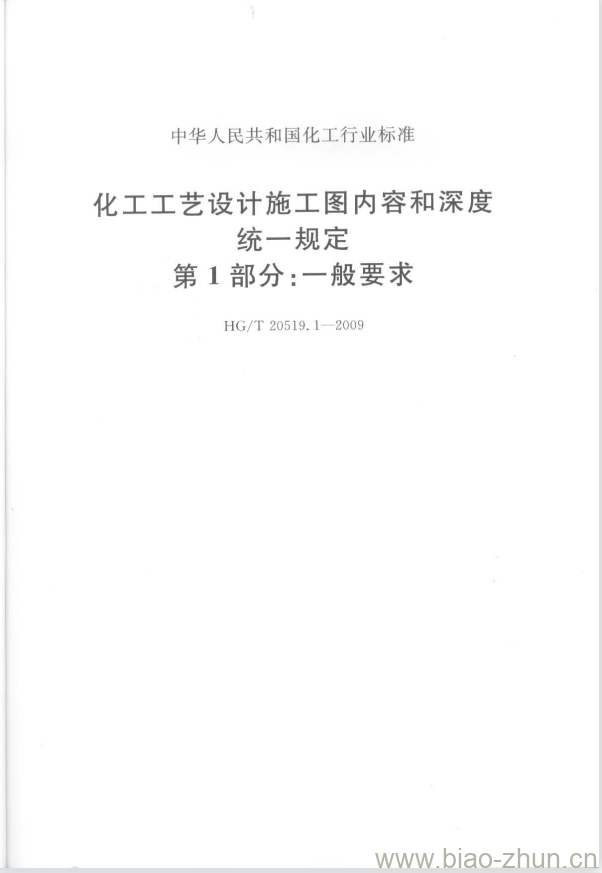

HG/T 20519.1-2009 化工工艺设计施工图内容和深度统一规定 第1部分:一般要求
