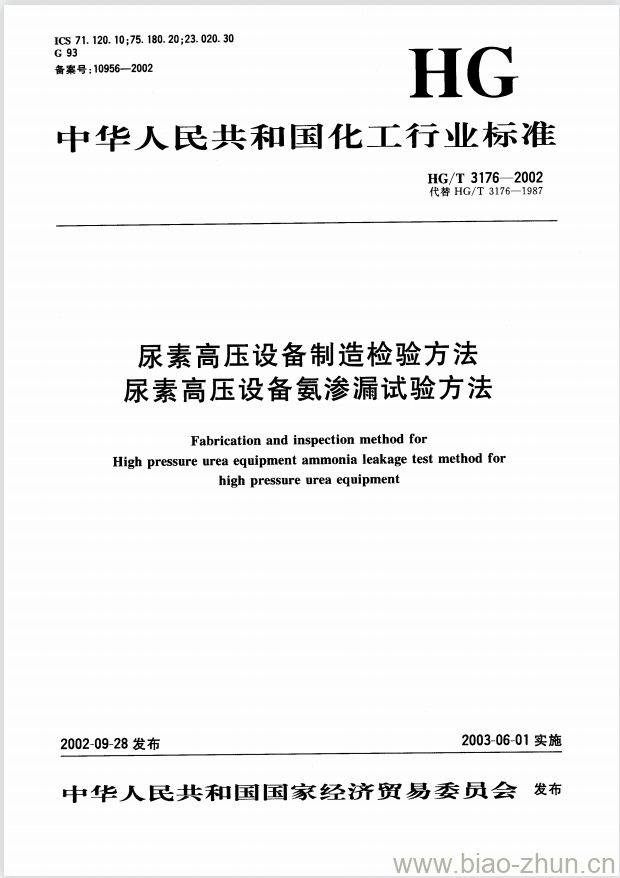

HG/T 3176-2002.Fabrication and inspection method for High pressure urea equipment ammonia leakage test method for high pressure urea equipment.
1范围
HG/T 3176适用于尿素高压设备衬里层材料及其焊缝、管子与管板的焊縫有无穿透性缺陷的检查。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB150钢制压力容器
JB 4730压力容器无损检测
3试验前准备
3.1衬里层及内件全部焊缝的检查
3.1.1衬里层及内件全部组焊后应进行宏观检查,焊缝表面应符合GB150的要求。
3.1.2衬里层内所有焊缝应经100%液体渗透检测合格,液体渗透检测方法按JB4730。
3.2试验部位的清理
衬里层内所有焊缝表面及其两侧的油污、碱性物质及有色试剂残留物必须清理干净,清洗剂的氯离子含量应不超过25mg/L。
4试验装置
4.1试验装 置
进行氨渗漏试验应具备如下装置:氨气瓶、氮气瓶.压力表真空表、减压阀、真空泵、水槽、充油管及高压胶管。
4.2试验及试验装置注意事项.
4.2.1 裝置上所有连接件、 阀门应严密不漏,安全可靠。
4.2.2氨气瓶、氮气瓶应立置,不能卧放。
4.2.3压力表、真空表应校验合格,其量程应为试验压力的1.5~3倍。在塔体上至少装二个压力表，分别装在氨气进口与出口处。
HG/T 3176-2002 尿素高压设备制造检验方法 尿素高压设备氨渗漏试验方法
