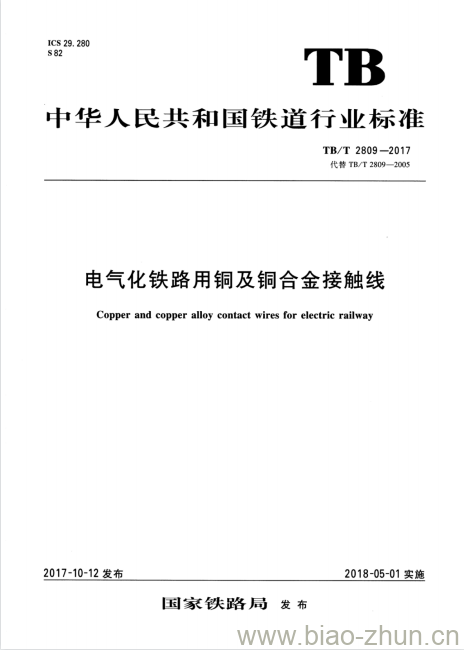

TB/T 2809-2017 电气化铁路用铜及铜合金接触线

TB/T 2809-2017.Copper and copper alloy contact wires for electric railway.
1范围
TB/T 2809规定了电气化铁路用铜及铜合金接触线(简称接触线)产品的术语和定义、产品分类、技术要求、检验方法、检验规则、包装及标志和储运。
TB/T 2809适用于电气化铁路接触网用的铜及铜合金接触线。
城市轨道交通及工矿企业架空接触网用的接触线也可参照使用本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 467-2010阴极
3术语和定义
下列术语和定义适用于本文件。
接触线contact wire
电气化铁路架空接触网中与机车受电弓滑板相接触并传输电流的导线。
4产品分类
4.1 型号
接触线产品型号按铜及其合金元素类别、抗拉强度等级及标称截面积分类,用下列形式表示。
4.2标记
产品标记以型号、材料名称、“接触线”及本标准号组成。
示例:CTA120铜银合金接触线TB/T 2809-2017。
5材料
接触线用铜应采用不低于GB/T467--2010中的标准阴极铜(Cu-CATH-2)。
铜及铜合金接触线应由铜及相应的合金元素制成,其化学成分范围应符合表1的规定。
6技术要求
6.1 截面形状、尺寸、角度及其偏差要求
接触线的截面形状为带有悬吊沟槽、合金种类识别沟槽的规则圆形。接触线的截面形状、合金种类识别沟槽、角度、尺寸及其偏差应符合图1和表2的规定。铜接触线(CT型)不做识别沟槽。

TB/T 2809-2017 电气化铁路用铜及铜合金接触线

TB/T 2809-2017 电气化铁路用铜及铜合金接触线
