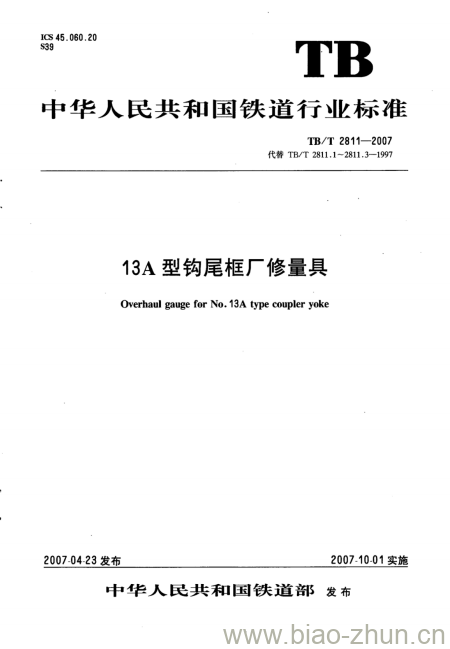

TB/T 2811-2007.Overhaul gauge for No.13A type coupler yoke.
1范围
TB/T 2811规定了厂修13A型、13号钩尾框用量具的种类、形式、尺寸、技术要求标志和包装及使用方法。
TB/T 2811适用于厂修13A型钩尾框用量具的设计和使用，也适用于厂修13号钩尾框用量具。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 1184-1996 形状和位置公差未注公差值(eqv ISO 2768-2:1989)
TB/T 2604-2007 13A 型钩尾框量具
3量 具种类 、形式与尺寸
3.1 13A型(13号)钩尾框销孔长度及框身厚度厂修量规
量规的形式与主要尺寸见图1。
T106的磨损极限为106mm。
3.2 13A型(13号)钩尾框配合面内高及框身宽度厂修量规
量规的形式与主要尺寸见图2。
3.3 13A型(13号)钩尾框777尺寸厂修量规
量规的形式与主要尺寸应符合TB/T 2604-2007 中3.4的规定。
3.4 13A型(13号)钩尾框螺栓孔厂修盘规
量规的形式与主要尺寸见图3。
T22的磨损极限为22mm。
3.5 13A型(13号)钩尾框固定挂耳防转止挡厂修昼规
量规的形式与主要尺寸应符合TB/T 2604-2007 中3.10的规定。
4技术要求
4.1根据使用的需要 ,可对量规的结构重新组合,对非工作面的尺寸可作适当调整。
TB/T 2811-2007 13A型钩尾框厂修量具
