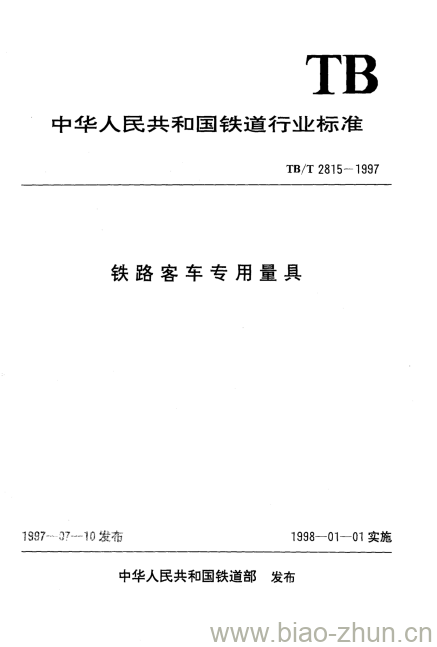

TB/T 2815-1997 铁路客车专用量具

TB/T 2815-1997.Measuring tools for railway passenger cars.
1范围
TB/T 2815规定了客车构架对角线差测量尺(以下简称测量尺)的结构型式、基本尺寸、技术要求和使用方法。
TB/T 2815适用于测量新造和修理的209型转向架构架弹簧支柱对角线尺寸之差的测量尺。
2结构型式和基本尺寸
2.1测量尺 的结构型式如图1所示。
2.2测量尺的基本尺寸应符合图 1的规定。
2.3测量尺的游标读数值为0.05mm。
2.4测量尺 的测量范围为:3100~ 3250mm。
3技术要求
3.1测量尺上不得有影响使用性能的外部缺陷。
3.2测量尺各零、部件螺钉连接处应牢固,无松动现象。
3.3测量尺的尺框和微动装置应能沿主尺平稳移动,无卡住和松动现象。
3.4测量尺的工作面硬度应不低于58HRC,表面粗糙度为Ra0.4um。
3.5测量尺的刻线宽度 为0.12~0. 20mm ,刻线宽度差应不大于0. 05mm。
3.6游标刻度表面棱边至主尺刻度表面的距离应不大于0.30mm
3.7测量尺 的测量面的平面度应不大于0. 005mm。
3.8测量尺的两测量面无论尺框紧固与否应为平行,其平行度应不大于0.20mm。
3.9测量尺 游标读数部分的示值误差不大于0.15mm。
3.10材料:测量尺的尺身为矩形不锈钢管;测量爪部分为碳钢或工具钢并经表面镀铬处理。
3.11 测量尺的使用方法应符合附录A的规定。
4标志与包装
4.1在测量尺及量具盒的适当位置上应标志:
a)标准号;
b)量具名称;
c)测量范围;
d)制造单位;
e)监制单位。
