TB/T 2815.3-1997 铁路客车专用量具构架横向弹簧导柱中心距测量尺

TB/T 2815.3-1997.Measuring rod for measuring tool frame for railway passenger car.
1范围
TB/T 2815.3本标准规定了客车构架横向弹簧导柱中心距测量尺(以下简称测量尺)的结构型式、基本尺寸、技术要求和使用方法。
TB/T 2815.3适用于测量新造和修理的209型转向架构架横向弹簧支柱1956mm中心距及尺寸之差的测量尺。
2结构型式和基本尺寸

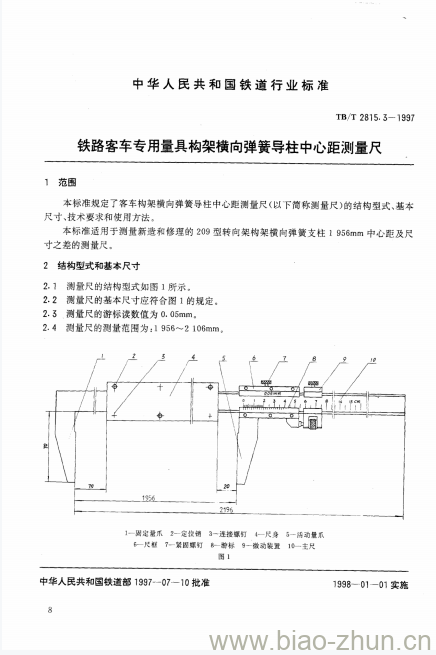

2.1测量尺 的结构型式如图1所示。
2.2测量尺的基本尺寸应符合图 1的规定。
2.3.测量尺的游标读数值为0. 05mm。
2.4 测量尺的测量范围为:1 956~2 106mm。
3技术要求
3.1测量尺上不得有影响使用性能的外部缺陷。
3.2测量尺各零、部件螺钉连接处应牢固,无松动现象。
3.3测量尺的尺框和微动装置应能沿主尺平稳移动,无卡住和松动现象。
3.4测量尺的工作面硬度应不低于58HRC,表面粗糙度为Ra0.4μm。
3.5 测量尺的刻线宽度为0.12~ 0. 20mm,刻线宽度差应不大于0.05mm。
3.6游标刻度表面棱边至主尺刻度表面的距离应不大于0.30mm
3.7测量 尺的测量面的平面度应不大于0.005mm。
3.8测量尺的 两测量面无论尺框紧固与否应为平行,其平行度应不大于0. 20mm。
3.9测量尺应附有 校对量杆和专用v型座,校对量杆和专用V型座应符合附录A的有关规定。
3.10在专用v型座上用校对量杆校对零位时,零位误差允许不大于0.05mm。
3.11 测量尺游标读数部分的示值误差不大于0. 07mm。
