TB/T 2422-93.
1主题内容与适 用范围:
TB/T 2422规定了JZ-7型机车空气制动机自动制动阀(以下简称自动制动阀)的技术要求、试验方法、检验规则及包装、运输等。
TB/T 2422适用于JZ-7 型机车空气制动机自动制动阀。
2引用标准
GB 1804公差与配合未注公 整尺寸的极限偏差
GB 1184形状和位置公差未注公 差的规定
GB 6414铸件尺寸公差
TB 66机车车辆制动机弹簧技术条件
TB 1902 铁道机车车辆空气制动装置用铸铜配件通用技术条件
TB 1903铁道机车车辆空气制动装置用铸铁件通用技术条件
3技术要求
3.1自动制动阀必须按照规定程序批准的图样及本标准制造.
3.2未注公 差尺寸的极限偏差按GB 1804的IT14级。
3.3未注形位公整按GB 1184的D级精度要求。
3.4铸件的尺寸公差按 GB 6414的CT10级。机械铸造时最犬错型值1mm,手工铸造时最大错型值2mm.
3.5铸件允许的铸造缺陷及焊补要求按TB 1902或TB 1903的规定。
3.6弹簧在图样 中未注明精度等级的按TB 66中2级精度的规定。
3.7阀体应进行 彻底清砂和化学防锈处理.
3.8自 动制动阀各体壁之间应进行900kPa 压缩空气的气密性试验,不得漏泄。
3.9 手柄及客、货车转换按钮须动作灵活。
3.10自动制动阀内各通路均须畅通。
3.11橡胶件(O形圈橡胶膜板等)应符合设计图样及制动机橡胶件材料的技术要求且均须作用良好。

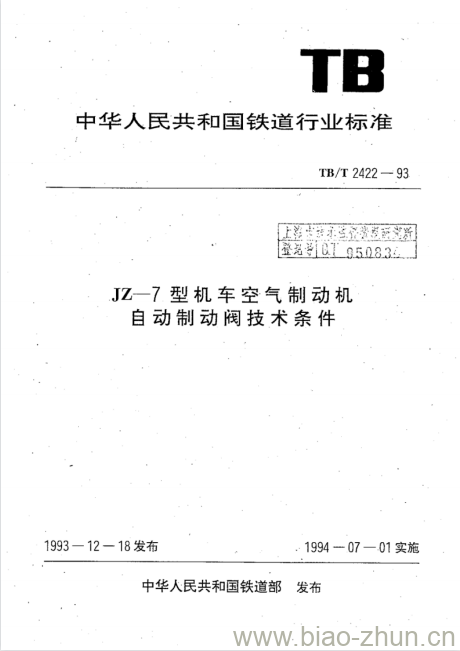

TB/T 2422-93 JZ-7型机车空气制动机自动制动阀技术条件
