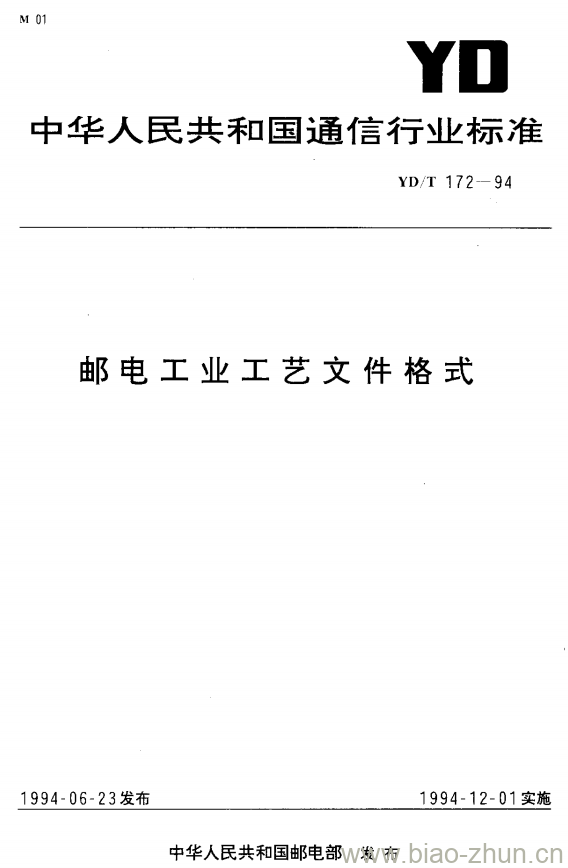

YD/T 172-1994.
1主题内容与适用范围
YD/T 172规定了邮电工业产品工艺文件格式的基本要求及编制原则。
YD/T 172适用于邮电工业产品工艺文件的编制。采用特殊工艺及用计算机编制工艺文件格式的企业，可参照本标准制定本企业标准。
2引用标准
GB 1.1标准化工作导则标准编写的基本规定
GB 4457.1机械制图图纸幅面及格式
GB 4863机械制造工艺基本术语
YD/T 166邮电工业设计文件管理制度
3工艺文件格式的基本幅面
3.1工艺文件格式的基本幅面采用国家标准GB4457.1中规定的A4幅面。
3.2在特殊情况下(图表不能缩小时),根据实际需要,图样的幅面可允许按GB 4457.1规定幅面的加长量的倍数进行增长,对于GH 21格式,当A4幅面或按此幅面加长量的倍数进行加长后仍不能满足需要时,可采用GB 4457.1中规定的其他幅面。
3.3工艺文件格式的基本幅面为横式(GH)。
4工艺文件标准格式及标题栏
4.1工艺文件格式的基本尺寸如附录A(补充件)所示。
4.2工艺文件格式如附录B(补充件)所示。
4.3工艺文件名称及格式代号见表1。
5工艺文件格式填写规则
5.1基本要求
5.1.1编制工艺文件主要依据是:产品设计文件及有关专业标准。
5.1.2编制的工艺文件应做到完整正确,统一清晰,科学先进合理.能有效地指导生产。
5.1.3填写内容的文字表达应准确 、简明、通俗易懂。
5.1.4工艺文件在采用的术语、符号.代号及计量单位等均应遵照有关标准的规定。
5.2工艺简图的绘制
5.2.1上艺简图是对工艺过程的补充说明。
5.2.2工艺简图的绘制比例应协调,但在必要时允许简图可不按比例绘制。
5.2.3工艺简图中所标注的尺寸数据、极限偏差及表面粗糙度等均应符合各有关标准的规定。
5.3工艺文件内容的编制
5.3.1编制工艺文件应符合GB 1.1规定。
YD/T 172-1994 邮电工业工艺文件格式
