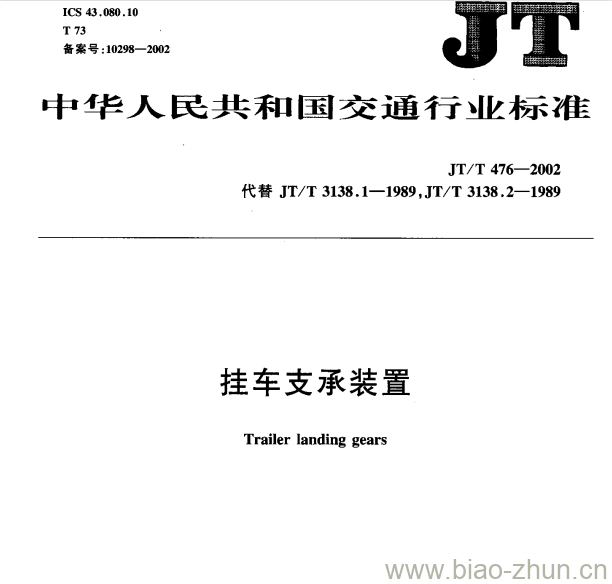

JT/T 476—2002 挂车支承装置

JT/T 476—2002.
1范围
JT/T 476规定了机械传动的挂车支承装置的基本参数.技术要求、试验方法和检验规则。本标准适用于在挂车上安装使用的支承装置。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
JB/T 5000.3重型机械通用技术条件惇焊接件
QC/T 484汽车油漆涂层
3基本参数系列
3.1型式
支承装置分为单动式和联动式二种型式。
3.1.1单动式:左右支承装置的行程分别独立调节,代号为D。
3.1.2联动式:左右支承装置的行程在一侧同步调节,代号为L。
3.2底座类型
支承装置底座按其结构型式分为A、G、R,S和T型五种,如图1所示。
6检验规则
6.1出厂检验
6.1.1每件(套)支承装置应经过制造厂检验部门检验合格后方准出厂,并附有标明依据标准的证明产品质量合格的文件。
6.1.2支承装置应进行4.1~4.8规定项目的检验。
6.2型式试验
6.2.1抽样规则
检验机构从生产厂生产的合格品中随机抽样,抽样基数为每批的5% ,但不得少于三件(套),检查一件(套)。
6.2.2试验结果处理
6.2.2.1同一件(套)支承装置的手柄力,举升试验项目中有一项不合格,检验结果为不合格;其他不合格项目超过二项(含),检验结果为不合格。
6.2.2.2检验项目结果为不合格时,应加倍检查其他支承装置的该项目。
6.2.2.3 检验项目单项重复出现不合格时,检验结果为不合格。
6.2.3 新产品定型试验应进行3.4、4.1~4.9规定项目的试验。

JT/T 476—2002 挂车支承装置

JT/T 476—2002 挂车支承装置
