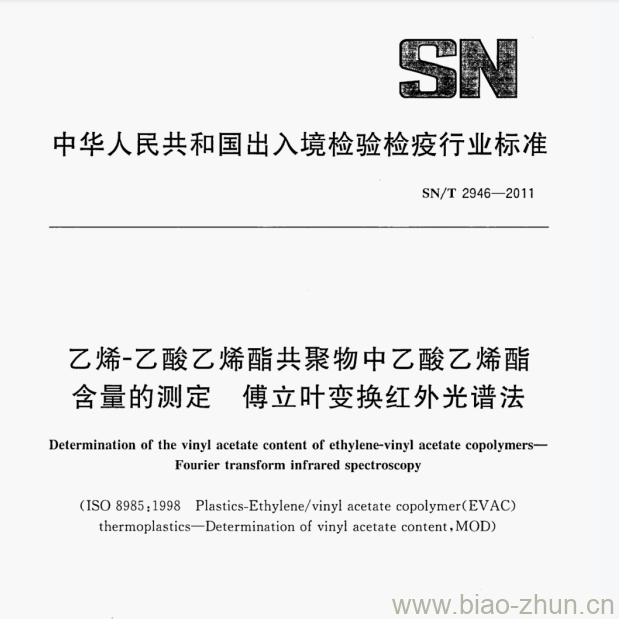

SN/T 2946-2011.
1范围
SN/T 2946规定了乙烯-乙酸乙烯酯共聚物树脂中乙酸乙烯酯含量的傅立叶变换红外光谱测定方法。本标准适用于乙烯-乙酸乙烯酯共聚物树脂中乙酸乙烯酯含量1%以上样品的测定。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单>适用于本文件。
SN/T 0842进出口乙烯/乙酸乙烯酯共聚物中乙酸乙烯酯含量的测定
3原理
将试样压制成薄膜,采集薄膜的红外光谐图。通过内标峰校正试样薄膜厚度,再根据已知乙酸乙烯酯含量的标准样品所做的校正曲线测定样品中乙酸乙燔酯含量。
4仪器与试剂
4.1―傅立叶变换红外光谐仪r波数范围4,doo cn'~600 cm分辨率可达1 cm,配薄膜夹具。
4.2模压机:加压压力不低于1$MPa,压板加热温度不低于15p c.l
4.3乙烯-乙酸乙烯酯共聚物树脂标准样品:按照sv/r o842潮得乙酸乙烯酯含量的乙烯-乙酸乙烯酯共聚物树脂。
4.4聚四氟乙烯薄膜或铝箔。
5分析步骤
5.1试样薄膜的制备
采用模压机(4.2)在100 ℃~150 ℃和4 MPa~10 MPa下，压塑试样约3 min,制备50 um～150 um厚度的薄膜,制成的薄膜表面应平滑,厚度应较均匀。
SN/T 2946-2011 乙烯-乙酸乙烯酯共聚物中乙酸乙烯酯含量的测定傅立叶变换红外光谱法
标准下载地址：https://www.gxjzx.com/zb_users/upload/2023/11/20231122200346170065462674275.rar
