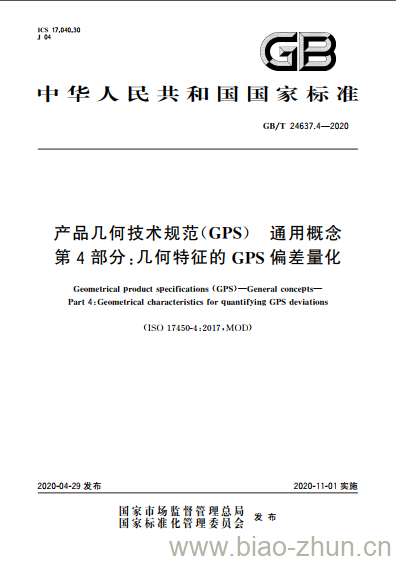

GB/T 24637.4-2020.Geometrical product specifications (GPS)-General concepts-Part 4:Geometrical characteristics for quantifying GPS deviations.
1范围
GB/T 24637的本部分给出了单个GPS特征的GPS偏差量化规则。
GB/T 24637.4适用于量化表示几何特征的GPS偏差。
注: GPS偏差可以是局部的，也可以是全局的。由局部GPS偏差定义的GPS特征是一个参数,该参数通过量化函数(见表1)将局部偏差集转换为一个全局特征。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 38761产 品几何技术规范(GPS)特征和条件 定义(GB/T 38761-2020, ISO 25378:2011,MOD)
3术语和定义
GB/T 38761界定的以及下列术语和定义适用于本文件。
3.1
局部几何偏差 local geometrical deviation
d(P),d(P)An
输人要素上的一点“P”到参考要素上的点的局部距离值,该局部距离值有正负之分。
注1: d(P)定义了输入要素任意点(P)的任意局部几何偏差。
注2:局部几何偏差d(P)An可以被定义在一个隶属于参考要素的n维参考空间An上。
注3:输人要素的任一点都存在局部几何偏差(见图1)。每个局部几何偏差可以在参考空间An中用参考要素对应的点及局部几何偏差对应的坐标来表示。
注4:局部几何偏差能够在参考空间An用变动曲线上的点坐标来表示。
注5:当偏差要素与参考要素相交时,局部几何偏差等于零。
GB/T 24637.4-2020 产品几何技术规范(GPS) 通用概念 第4部分:几何特征的GPS偏差量化
