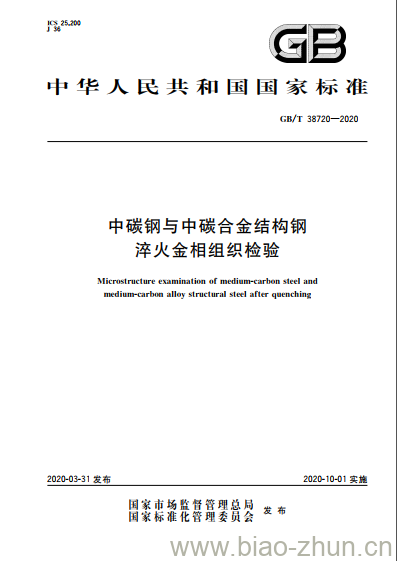

GB/T 38720-2020.Microstructure examination of medium-carbon steel and medium-carbon alloy structural steel after quenching.
1范围
GB/T 38720规定了常用中碳碳素结构钢与中碳合金结构钢原材料及要求、检验要求、淬火显微组织等级与评定等内容。
GB/T 38720适用于中碳碳素结构钢与中碳合金结构钢制零件淬火、回火后显微组织的检验与评定。
GB/T 38720不适用于中碳碳素结构钢与中碳低合金结构钢制零件淬火回火后含有脱碳、过烧的显微组织以及在等温淬火状态下的显微组织的评定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 699优质碳素结构钢.
GB/T 1979结构钢低倍组织缺陷评级图
GB/T 3077合金结构钢
GB/T 6394金 属平均晶粒度测定方法
GB/T 7232金属 热处理工艺术语
GB/T 10561钢中非金属夹杂物含量的测定标准评级图显微检验法
GB/T 30067金 相学术语
GB/T 34474.1钢中 带状组织的评定第 1部分:标准评级图法
GB/T 34895热处理金相检验通则
3术语和定 义
GB/T 7232、GB/T 30067界定的术语和定义适用于本文件。
4原材料及要求
4.1常用材料及执行标准见表 1。
4.2优质碳 素结构钢原材料的化学成分、力学性能、低倍、脱碳层、表面质量应符合GB/T 699的要求。
合金结构钢原材料的化学成分、力学性能、低倍、非金属夹杂物、晶粒度、脱碳层、表面质量应符合
GB/T 3077的要求。
4.3原材料的晶粒度按GB/T 6394方法测定,要求晶粒度级别数(G)5级以上。有特殊要求时由供需双方协商。
4.4原材料的非 金属夹杂物按GB/T 10561 的方法检验,其合格级别应满足表2的要求。
