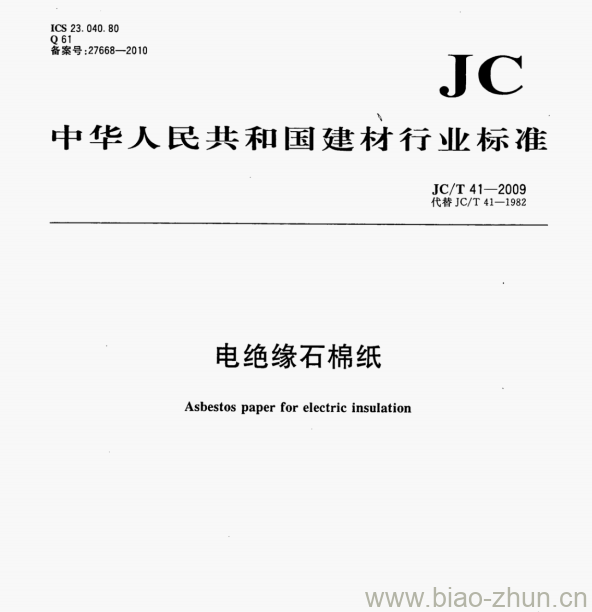

JC/T 41-2009.
1范围
JC/T 41规定了电绝缘石棉纸的术语、分类,技术要求,试验方法.检验规则及标志.包装、运输、贮存。本标准适用于电绝缘石棉纸。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件,其最新版本适用于本标准。
GB/T 540-2008耐油石棉橡胶板试验方法
GB/T 20671.7一2006非金属垫片材料分类体系及试验方法﹑第2部分:非金属垫片材料拉伸强度试验方法
GB/T 22308密封垫板材料密度试验方法JC/T 554-2009石棉胶乳抄取板
3术语
3.1
电绝缘石棉纸asbestos paper for electric insulation
用石棉纤维,植物纤维和粘结剂制成的耐热电绝缘材料。
4分类
4.1电绝缘石棉纸分成Ⅰ号、Ⅱ号两个牌号。I号电绝缘石棉纸能经受较高的电压,作为大型电机磁极线圈匝间电绝缘材料;Ⅱ号电绝缘石棉纸能经受一般的电压,作为电器开关,仪表等隔弧绝缘材料。
5要求
5.1外观
5.1.1电绝缘石棉纸表面应光滑平整,不得有凸起、皱纹、结节、凹坑、鼓泡。切边斜度不得超过20 mm.
5.1.2电绝缘石棉纸1m内外来杂质不大于 1 cm',允许有肉眼可见小孔三处,小孔总面积不大于15 mm。1 m边缘内允许有纵深不超过30 mm的裂口三处。
5.2规格尺寸
5.2.1电绝缘石棉纸可制成单张产品或直径不大于500 mm 的卷状产品。
5.2.2︰电绝缘石棉纸的幅度:卷状产品宽度为500 mm士20 mm,单张产品为1 000 mm× 1 000 mm士20 mm性。
注:单张产品特殊规格要求,按供需双方共同协商面定。
5.2.3电绝缘石棉纸的厚度基本尺寸及其极限偏差应符合表1的规定。
JC/T 41-2009 电绝缘石棉纸
